PA-TECH QSM-606AZ (60W) 分區混音功率擴大器
頻率寬廣，低失真、低雜音
無論使用 8Ω 低阻抗的紙盆喇叭，高音效的號角喇叭
長距離的多支並聯高壓喇叭，音質完美。
- PA TECH 600 系列混音功率擴大機，是台國內稀有專業機種標準尺寸，安全，功率實足。機種有60WRMS、120WRMS、240WRMS 三種輸出功率機型。
- 多樣式規格端子
(XLR，ψ6.3 PHONE JACK)，專業黑色外觀高雅大方，搭配簡易，無論桌上型或加附掛耳裝機櫃，用途廣。
- 可用 110V 的一般交流電源，營業用 220V 交流電，以及應付緊急電源的DC 24V 直流電電源，停電時依然可以廣播。
- 頻率寬廣，低失真、低雜音，無論使用 8Ω 低阻抗的紙盆喇叭，高音效的號角喇叭，長距離的多支並聯高壓喇叭，音質完美。

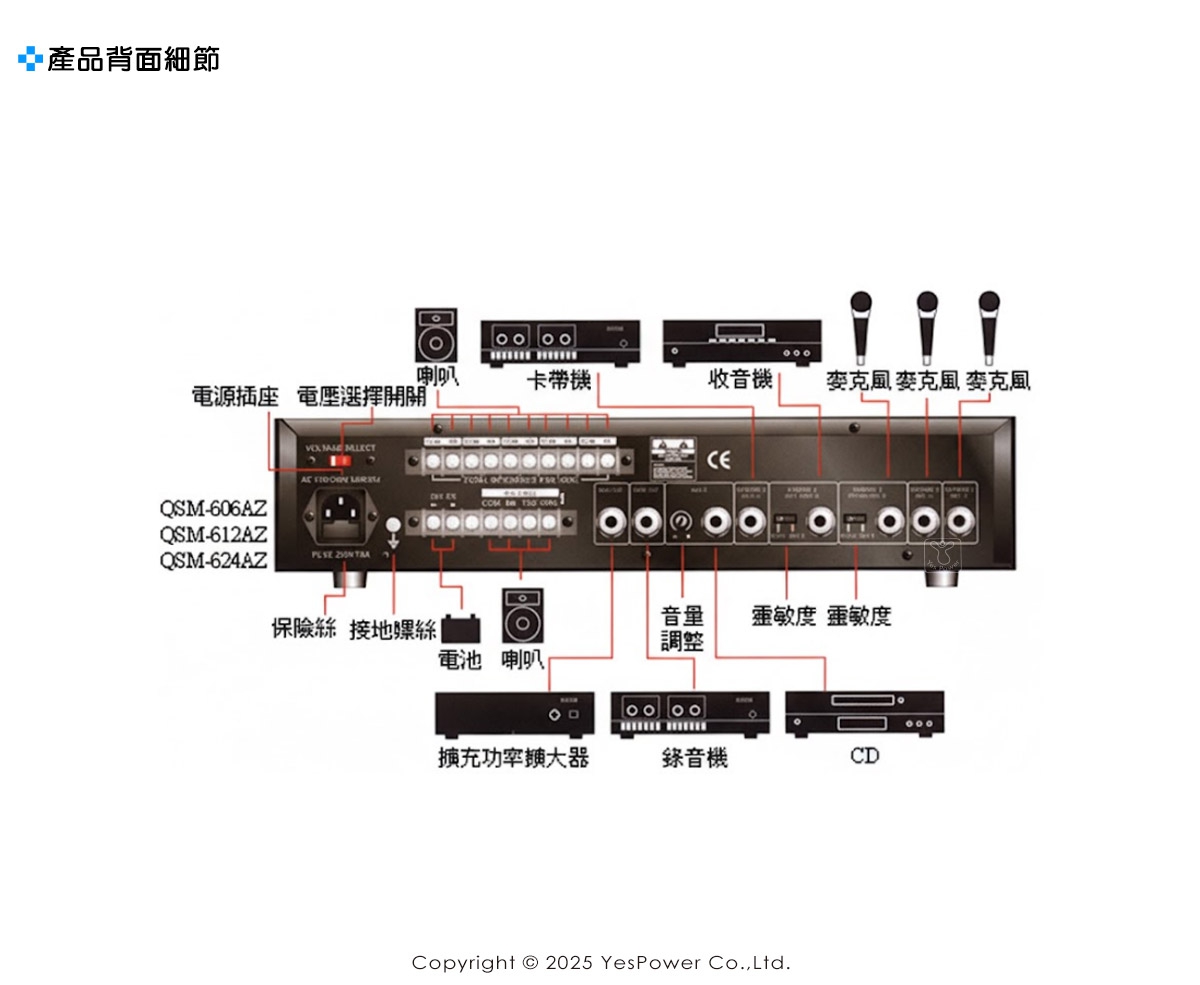

- 多種輸入混音功能，AUX1、AUX2、AUX3 可同時輸入三種不同音源，加上三支麥克風一起使用，選擇 AUX1/MIC4、可擴充到四支麥克風，MIC1 有優先使用權，當正常放音樂時，需使用 MIC1 來宣佈事項時，音樂會馬上停止 (靜音) 而 MIC2 不受 MIC1 MUTE 影響。
- 輸出的部份低壓
TAPE OUT 可接錄音輸出，不經過音質調整和總音量開關。
- AUX OUT 可接另一台功率擴大機。高壓端可分別對五個單獨區域作廣播，及一個全區廣播 ALL 開關。
- 變壓器和散熱片裝設有溫度保護器，可長時間開機使用，經久耐用。
- 本系列機型目前行銷美國、英國、德國、澳洲、香港等地區。適用於公共場合、大型賣場、學校、村里長廣播、寺廟教會、辦公室、工廠，與商業空間。
QSM-606AZ
電源輸入
AC 115/230V.50/60Hz:DC 24V
輸出功率
100V
70.7V
8Ω
166.62 60w
83.3Q 60W
21.9V 60w輸出電壓
100V,70.7V
AUX,TAPE輸出
1V0100Ω
動態容量
正常1.0dB
功率頻寬
20Hz~20KHz(±5dB)
頻率響應
50Hz~15KHz(±3dB)
輸入阻抗
麥克風1~5,每腳接地600Ω(非平衡式)
Phono,每脚接地600Ω(非平衡式)
AUX 1~3,220KΩ靈敏度
麥克風1~5,0.5mV
Phono,4mV
AUX 1~3,100mV靜音迴路
麥克風I輸入時,其他輸入會自動衰滅,回復,靈敏度為0.5vV
音質調整
高音TREBLE在10KHz±10dB,低音BASS在100Hz±10dB
輸入過載
+26 dBu
1m失真率
<0.1%
總諧波失真
麥克風0.5mV 失真率<0.2%,AUX 1.5V失真率<0.1%
訊號雜訊比
麥克風增益>60dB,AUX增益>80dB
迥轉率(頻寬設限)
10VS
CMRR
@1KHz >80dB,@20Hz~20KHz >60dB
消耗功率
待機
音訊號
全功率(連續)
保險絲
直流電使用
保險絲
8W
100W
160W
2.5Amp.
80W
5Amp尺寸(HxWxD)(mm)
88x425x305
重量(Kg)
10
固定方式
19" RACK
備註
各項規格若有誤差，以實際產品為依據。
載波頻率範圍、高頻輸出功率及最大偏移度等依照各國電波法規各有不同。
